通讯模块

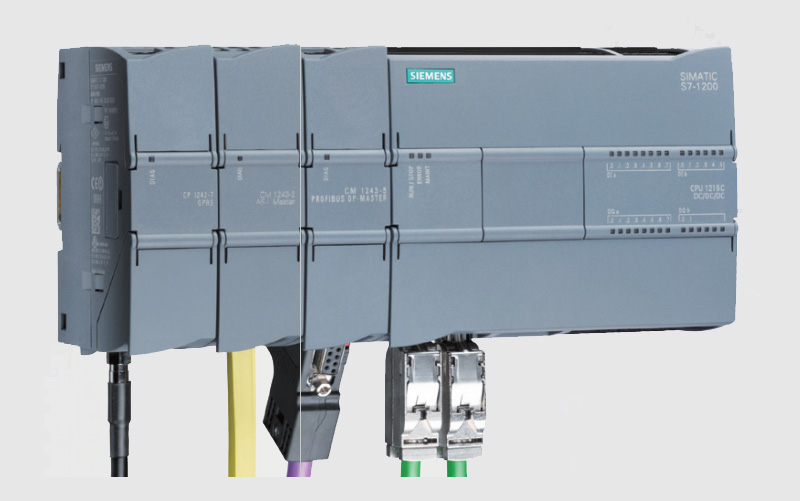

SIMATIC S7-1200 CPU 可以添加三个 通 信 模 块， 支持PROFIBUS主从站通信，RS485和 RS232 通信模块为点对点的串行通信提供连接及 I/O 连接主站。对该通信的组态和编程采用了扩展指令或库功能、USS 驱动协议、Modbus RTU 主站和从站协议，它们都包含在 SIMATIC STEP 7 Basic 工程组态系统中。
简单远程控制应用
新的通信处理器CP1242-7可以通过简单HUB（集线器）或移动电话网络或Internet（互联网）同时监视和控制分布式的S7-1200单元。
集成 PROFINET 接口
集成的PROFINET接口用于编程、HMI通信和PLC间的通信。此外它还通过开放的以太网协议支持与第三方设备的通信。该接口带一个具有自动交叉网线（auto-cross-over）功能的RJ45连接器，提供 10/100Mbit/s的数据传输速率，支持以下协议：TCP/IP native、ISO-on-TCP、S7、UDP、Modbus TCP、Profinet IO、OPC UA通信等。
连接数的上限为68个连接，其中：
• 12 个连接用于HMI与CPU的通信；
• 4个连接用于编程设备（PG）与CPU的通信，但只能连接一个编程设备（PG）；
• 8 个连接用于 Open IE（TCP，ISO-on-TCP、UDP、Modbus TCP）的编程通信，使用 T-block 指令来实现，可用于 S7-1200 之间的通信，S7-1200 与 S7-300/400/1500的通信；
• 8 个连接用于 S7 通信的客户端连接，可以实现与 S7-1200，S7-300/400/1500 的以太网 S7 通信；
• 30 个连接用于与 Web 浏览器的连接；
• 6 个动态资源，可以用于连接 OPC UA 客户端，用于 S7 通信的服务器或者其他连接。
作为 Profinet IO 控制器可连接16个IO设备通信，例如ET200SP、V90PN、智能设备等。
集成工艺
高速输入
SIMATIC S7-1200 控制器带有多达 6 个高速计数器，本体支持 100 kHz，信号板支持 200 kHz，用于计数和测量。
高速输出
SIMATIC S7-1200 控制器集成了四个100 kHz 的高速脉冲输出，用于步进电机或伺服驱动器的速度和位置控制。（使用 PLCopen 运动控制指令）这四个输出都可以输出脉宽调制信号来控制电机速度、阀位置或加热元件的占空比。
SIMATIC S7-1217C 的4个 DI 和 4 个 DO支持 1MHz 的差分输入、差分输出。
速度和位置控制 PLCopen 运动控制指令
• PLCopen 是一个国际性的运动控制标准
• 支持绝对、相对运动和控制速度的运动
• 支持找原点和点动控制
• 用于步进或伺服电机的简单启动和试运行
• 提供在线检测
PID 控制
SIMATIC S7-1200 控制器中提供了3种带自动调节功能的 PID 控制回路，用于简单的闭环过程控制。
闭环运动控制
SIMATIC S7-1200 控制器中提供了8路闭环运动控制。可以连接支持 Profifinet/Profifibus 的伺服驱动器，或者模拟量驱动器。
存储器
为用户指令和数据提供高达150 KB 的共用工作内存。同时还提供了高达 4 MB 的集成装载内存和 10 KB 的掉电保持内存。
SIMATIC 存储卡可选，通过不同的设置可用作编程卡、传送卡和固件更新卡三种功能。通过它可以方便地将程序传输至多个 CPU。该卡还可以用来存储各种文件或更新控制器系统的固件。
智能设备
通过简单的组态，S7-1200 控制器可组态为 Profifinet IO 智能设备，与 IO 控制器实现主从架构的分布式 IO应用。
可扩展的灵活设计
信号板
一块信号板可以连接至所有的CPU，由此您可以通过向控制器添加数字量或模拟量输入 / 输出
通道来量身订制 CPU，而不必改变其体积。SIMATIC S7-1200控制器的模块化设计允许您按照实际的应用需求准确地设计控制器系统。
信号模块
多达 12 种信号模块可连接到扩展能力足够的 CPU，以支持更多的数字量、模拟量输入/输出、通信模块连接。
OPC UA
S7-1200 CPU 支持 OPC UA 服务器通信功能，可以与上位 SCADA/MES/ERP 或者云端进行安全高效的通信。目前 S7-1200 OPC UA 服务器支持读写、订阅、数据监视功能。
• 用户可以在服务器接口上定义多达 1000 个节点
• OPC UA 服务器可实现 100ms 的采样时间间隔
• OPC UA 服务器可实现 200ms 的发布时间间隔
• 同时与 5 个 OPC UA 客户端进行通信
故障安全
S7-1200 F PLC 是 S7-1200 PLC 家族中的一员，用于有功能安全要求的应用场合，它除了拥有普通 S7-1200 所有特点外，还集成了安全功能，可支持到 SIL3/Cat.4/PL e 安全完整性等级，符合 IEC61508、IEC 62061、ISO 13849-1、GB 20438、GB 20830 等国际和国内安全标准，其将安全技术轻松地和标准自动化合二为一，无缝地集成在一起。
目前 S7-1200 F 系列包含以下模块：
• CPU 1212 FC DC/DC/DC、CPU 1212 FC DC/DC/RLY
• CPU 1214 FC DC/DC/DC、CPU 1214 FC DC/DC/RLY
• CPU 1215 FC DC/DC/DC、CPU 1215 FC DC/DC/RLY
• SM 1226 F-DI 16x24 VDC
• SM 1226 F-DQ 4x24 VDC
• SM 1226 F-DQ 2xRelay
除此以外 S7-1200 F PLC 还可以通过 Profifinet IO 或者 Profifibus DP 网络连接 ET200 系列的安全模块，支持安全功能的 SINAMICS 变 频器以及更多第三方安全产品。
运动控制
S7-1200 CPU 工艺对象支持三种方式控制伺服、步进驱动器：
• 通过本体或信号板输出高速脉冲，实现开环定位控制
• 通过 Profifinet IO 协议控制 V90、S210、S120 等伺服控制器，实现闭环定位控制
• 通过模拟量输出控制第三方伺服控制器，实现闭环定位控制
• 4 路开环定位控制，8 路闭环定位控制
通信
S7-1200 家族提供各种各样的通信选项以满足您所有的网络要求。
• I-Device
• PROFINET
• PROFIBUS
• 远距离控制通信
• 点对点（PtP）通信
• USS 通信
• Modbus RTU
• AS-i
• IO LINK MASTER
